Diagrama Eléctrico Interruptor Corta Corriente Coche
Un diagrama eléctrico de un interruptor de corta corriente para coches proporciona una representación visual de cómo está conectado el sistema en un coche. Es esencial para garantizar una instalación y funcionamiento óptimos.
Importancia del Diagrama
El diagrama eléctrico permite entender cómo se distribuye y controla la corriente en el sistema del vehículo. Aporta claridad sobre la conexión de cables, posici\u00f3n del interruptor y seguridad general del sistema.
Lectura del Diagrama
Para interpretar correctamente un diagrama eléctrico, es fundamental identificar primero los símbolos básicos. La batería, interruptor, cables y elementos de carga deben reconocerse fácilmente, permitiendo un análisis sencillo del flujo de corriente.
Componentes Destacados
Los diagrama eléctrico de un interruptor de corta corriente para coche usualmente incluye símbolos para la batería, cables de conexión, interruptores y dispositivos de protección como fusibles. Estos componentes juegan un papel crucial en la protección del sistema eléctrico del vehículo.
Optimización de la Seguridad
El uso adecuado del diagrama ayuda a asegurar que el sistema funcione sin problemas. Un mal cableado puede resultar en cortocircuitos o mal funcionamiento, por ello el seguimiento del diagrama es esencial para la seguridad.
Aplicaciones Prácticas
Además de prevenir el robo, seguir el diagrama eléctrico puede prolongar la vida útil de la batería al asegurar un corte efectivo de la corriente cuando el coche no está en uso, evitando descargas innecesarias.
Si bien es cierto estos desconectadores de bateria son muy comunes en vehículos del dia a dia como sistema antirrobo vamos a centrarnos en su uso en los vehículos de competición que de acuerdo a la normativa FIA (Anexo J) todos los vehículos de rally deben equiparse con un corta corriente
El cortacorriente deberá cortar todos los circuitos eléctricos (batería, alternador, luces, bocinas, encendido, controles eléctricos, etc.). Igualmente deberá parar el motor.
 |
 |
 |
| Panel de arranque Profesional. | Panel con botonera de arranque. | Interruptor aviación |
Este cortacorriente deberá ser de un modelo antichispas y deberá ser accionado tanto desde el interior como del exterior del vehículo. En el exterior el mando se situará obligatoriamente por debajo del montaje del parabrisas en el lado del piloto.
Estará claramente identificado por un relámpago rojo en un triángulo azul con un borde blanco de un mínimo de 12 cm de base.
 |
 |
 |
| Desconectador de 6 polos. | Cable tirador Cortacorrientes | Panel de pegatinas señalización |

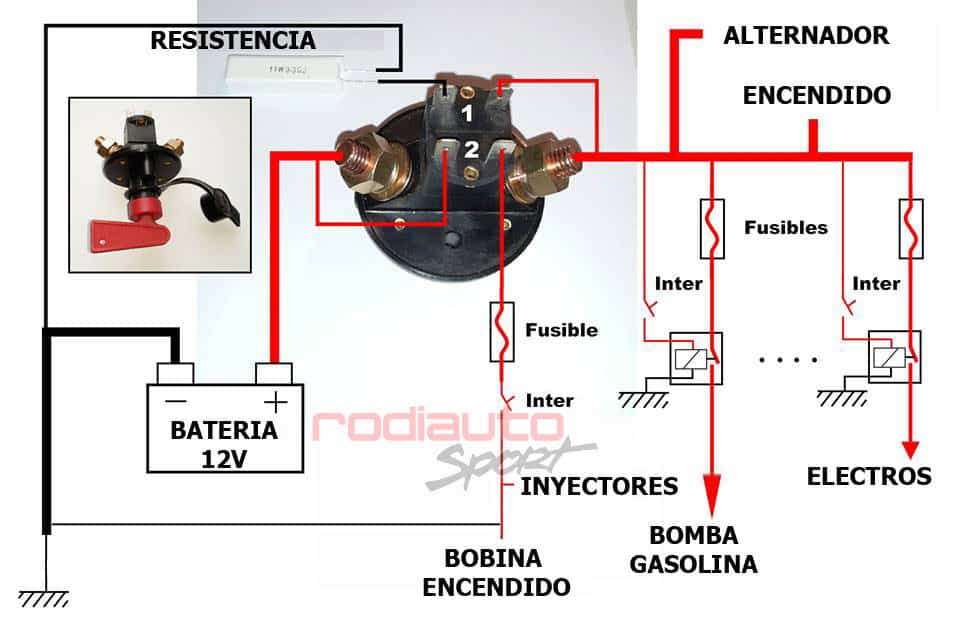

Para conectarlo usaremos el modelo homologado mecánico de 6 polos y la forma de conexión será la siguiente.
